集合住宅パイプシャフト内「廊下側」のエコジョーズ給湯器について

集合住宅用エコジョーズ

給湯器は大きく分けて従来型スタンダードタイプと省エネ使用エコジョーズタイプの2種類で分かれます。
エコジョーズ機種は給湯器の排熱を利用し、給湯器内部を通る配管を温めることによってお湯をつくります。詳しくはコチラ
その際に酸性の水がドレン排水として給湯器から排出されます。エアコンと同じイメージです。
マンションの場合、設置場所がベランダ側と廊下側の2パターンがあります。ここで重要になってくるのが、ドレン排水の処理です。
そこで新たに浴室内へドレン排水を行える給湯器が開発されました。

取扱いメーカー
ガス給湯器(給湯+追い焚き)
給湯暖房熱源機(給湯+追い焚き+暖房)
三方弁方式
ドレンアップ方式
三方弁方式
ドレンアップ方式
リンナイ カエッコ 設定なし カエッコ 設定なし
ノーリツ ハイスイスイ ドレンアップ 設定なし ドレンアップ
パーパス ドレンマジック 設定なし ドレンマジック 設定なし


ドレン排水ユニット「三方弁タイプ」

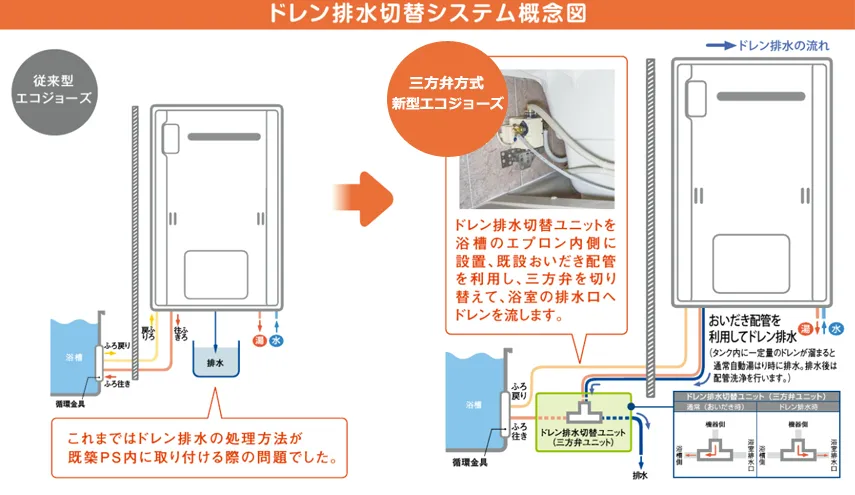

現在の追い焚きの配管を利用し、追い焚きの往きの配管にドレン排水ユニット(三方弁)を取付け、浴室内に排水する方法です。

三方弁式エコジョーズ

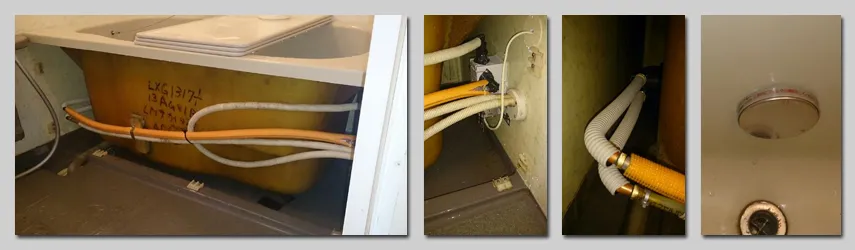

施工イメージ
ガスペック施工例

※従来型給湯器から交換の際の注意点
1)同時に循環金具の交換も必須となります。
2)ドレン排水ユニットが設置できないユニットバスもございますで事前確認が必須となります。


ドレンアップ方式

エコジョーズによるドレン排水を浴室内へ流す方法です。 三方弁方式は追い焚きの往きの配管を利用しますが、ドレンアップは追い焚き配管は使用しません。 追い焚き配管にもう一本配管を追加し、浴室まで持っていきます。 新築のマンションはこちらのタイプの給湯器が数多く取り付けられています。

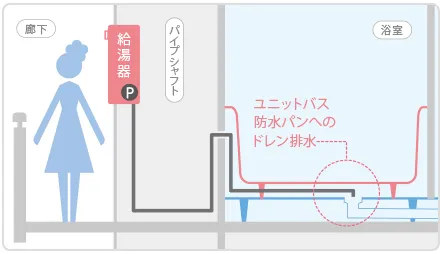

ドレンアップ施工イメージ


※従来型給湯器から交換の際の注意点
1)既存の追い焚き配管が銅管の場合は施工できません。
2)交換でドレンアップ式の給湯器を取り付ける場合は、現地調査時にドレン配管が浴室まで通るかの確認が必須となります。
